工業機械傳動裝調實訓平台以工業機械裝調項目為設計依據,進行帶傳動、鏈傳動、齒輪傳動等相關傳動機構的安裝調整任務;使學生掌握工業機械傳動的組成,掌握工業機械系統裝配精度檢測,掌握現代裝配工具及量具使用。

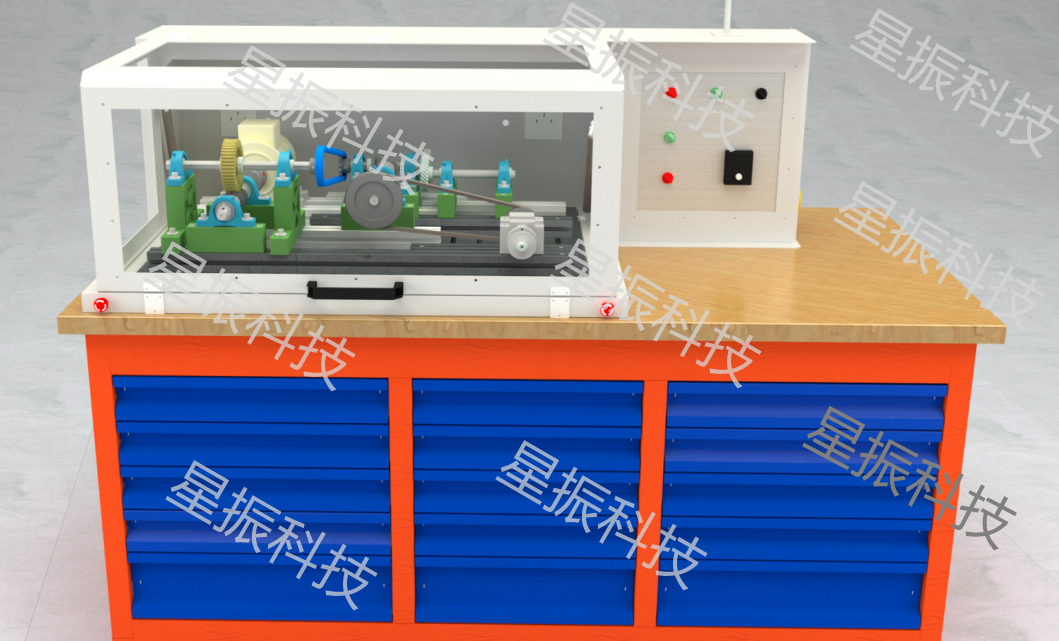

實訓平台主要有裝配工作台、基本實操組件、機械傳動組件、拆裝工具、量具、電控台等模塊組成。配套漏電保護、短路保護、接地保護、飛車保護等安全防護系統,保證了學生在實訓過程中的安全性。

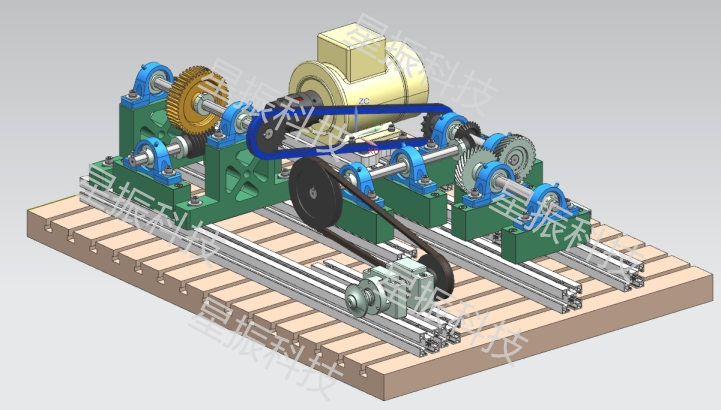

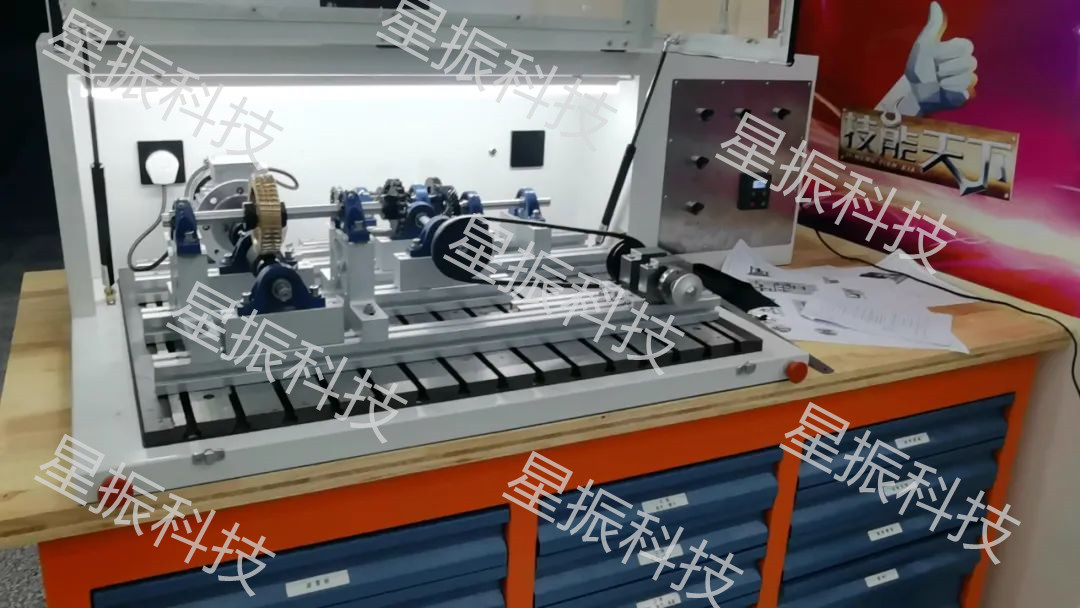

實訓平台采用整體開放式設計,配有鑄鐵T型平台及連接部件(鋁型材、T型塊等),根據項目任務要求,可自由調節連接部件,運用裝配、檢測、調整等技能以及機械結構及傳動、電氣控制原理等方面的專業知識,完成不同工業機械傳動系統的組合安裝、檢測、調整、通電運行調試等項目實訓。
實訓平台可進行世界技能大賽—工業機械裝調賽項、中華人民共和國職業技能大賽—裝配鉗工等賽項實訓。
1)設備采用整體設計,占地面積小,擺放靈活;
2)設備含多種傳動零件及仿真機構,實訓功能強大;
3)設備含有安全保護裝置及配件,充分保護實訓人員安全。
1)帶傳動系統的裝配與調試訓練
2)鏈傳動系統的裝配與調試訓練
3)齒輪傳動系統的裝配與調試訓練
4)直線導軌與滾珠絲杆的裝配與調試訓練
5)軸系對中與聯軸器的裝配與調試訓練
6)軸承、潤滑與密封的裝配與調試訓練
7)機械傳動綜合系統的裝配與調試訓練
8)機械傳動系統穩定及可靠性的檢測與調整訓練
整機參數:
1)電源輸入:單相交流電源 ,AC220V±10%
2) 整機額定功率:0.5KW
3)工作環境:溫度 -10℃~<+40℃ 相對濕度<85%(25℃) 海撥<4000m。
4)外形尺寸(長×寬×高):2000mm×1050mm×1466mm;
5)裝調平台尺寸(長×寬):995mm×750mm;
電控參數:
1)工業變頻器 1 個:額定功率≧0.37 kW,有 60 秒 150 % 過載,I/O 接口:4DI/2DO/2AI,支持 USS/MODBUS RTU 總線通訊。
2)配急停按鈕 2個、系統開關 、正反轉開關、照明開關、聯鎖開關,三色指示燈 、轉換開關、電保護器、 24VDC 直流電源 、RJ45 接口模塊 ;
3)外部操作面闆 1 塊,具有工作狀态液晶顯示、工作模式控制、運行和停止控制、運行速度控制控制等功能。

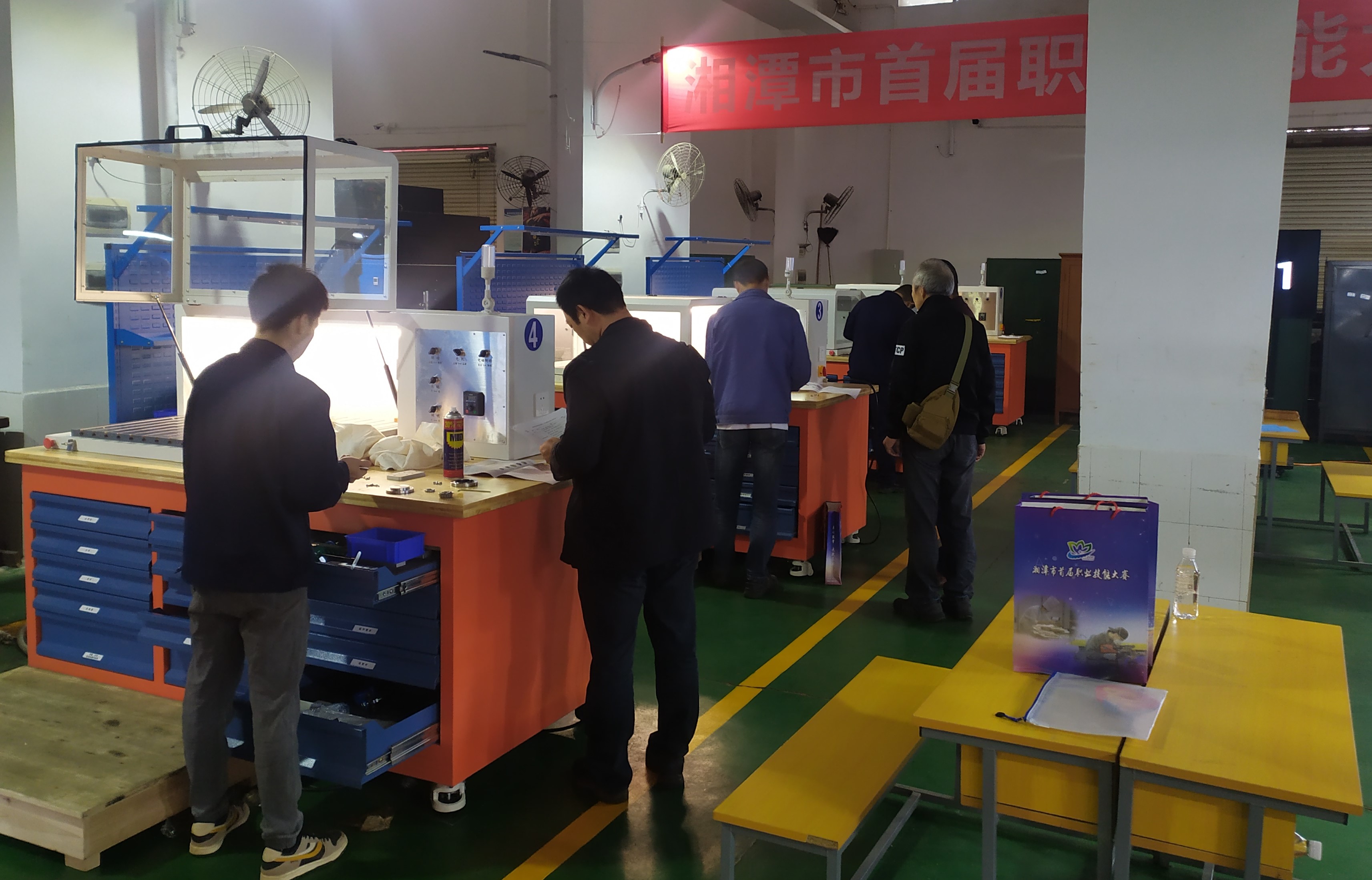

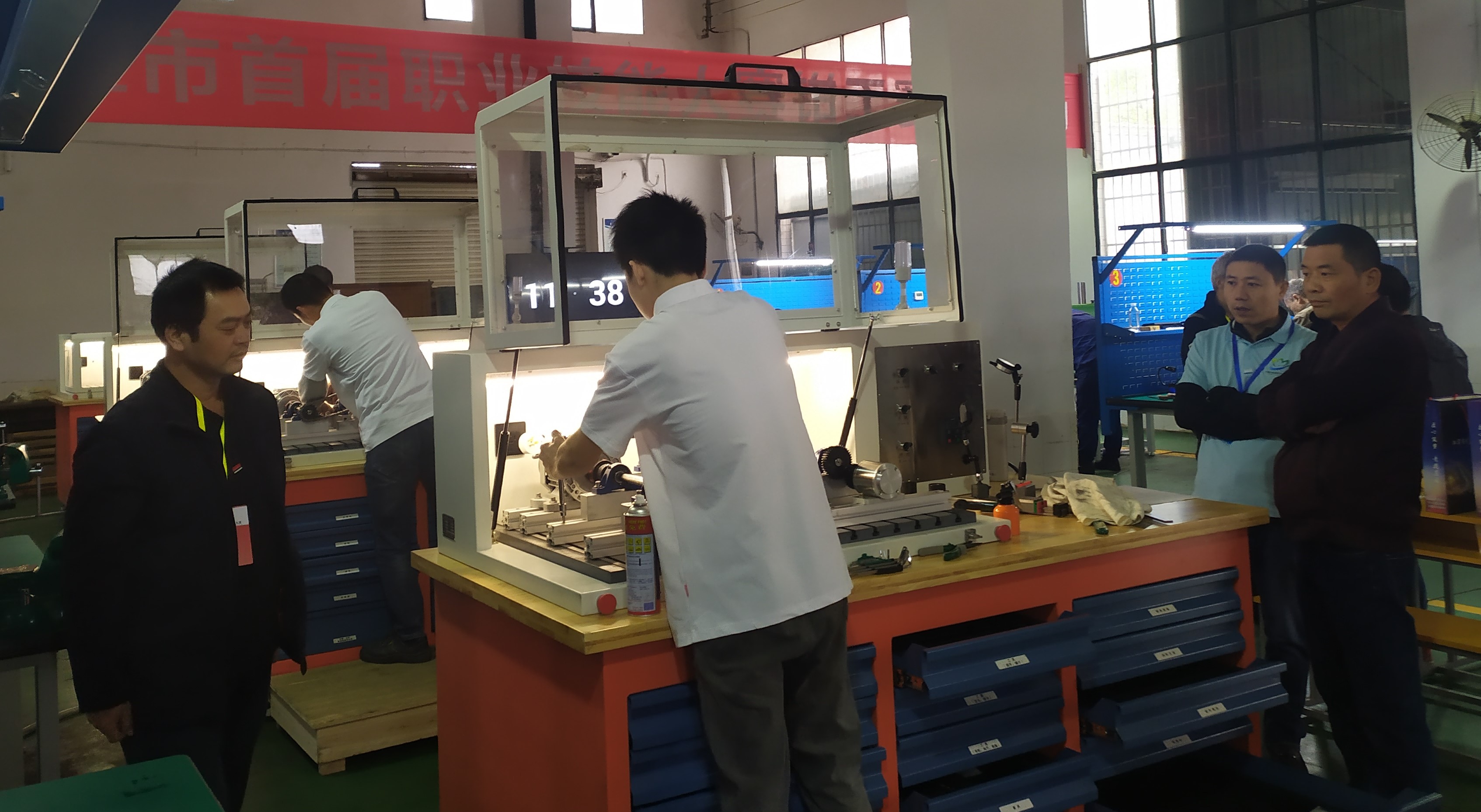

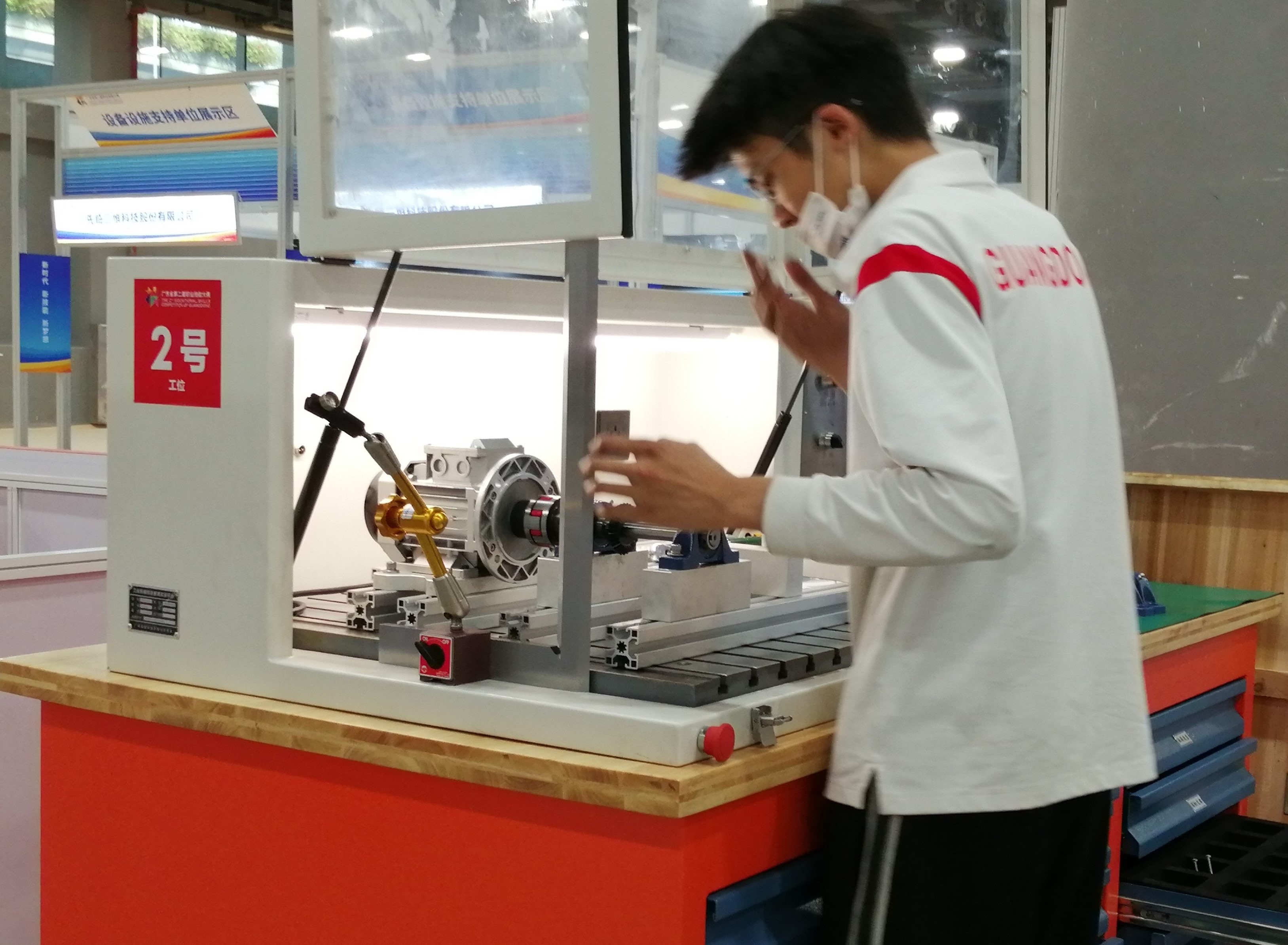

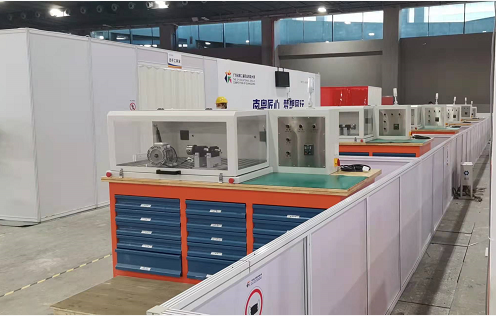

工業機械傳動裝調實訓平台OPT-200A作為廣東省第二屆職業技能大賽、2021年衡陽市職業技能大賽暨湖南省第一屆職業技能大賽選拔賽、湘潭市首屆職業技能大賽的競賽設備,可進行賽項實訓。
