1. 産品描述

      桌面型數控五軸模拟訓練機（海德漢TNC640或西門子840D系統）由海德漢TNC640或西門子840D數控系統模拟器、數字化虛拟機床、嵌入式控制系統和工業級Vericut數控多軸仿真軟件等部分組成。可通過數控系統硬件操作面闆進行真實編程、操作和驅動數字化虛拟機床，模拟真實機床進行虛拟切削，完全真實模拟數控五軸機床的安全仿真、操作與實際加工過程。

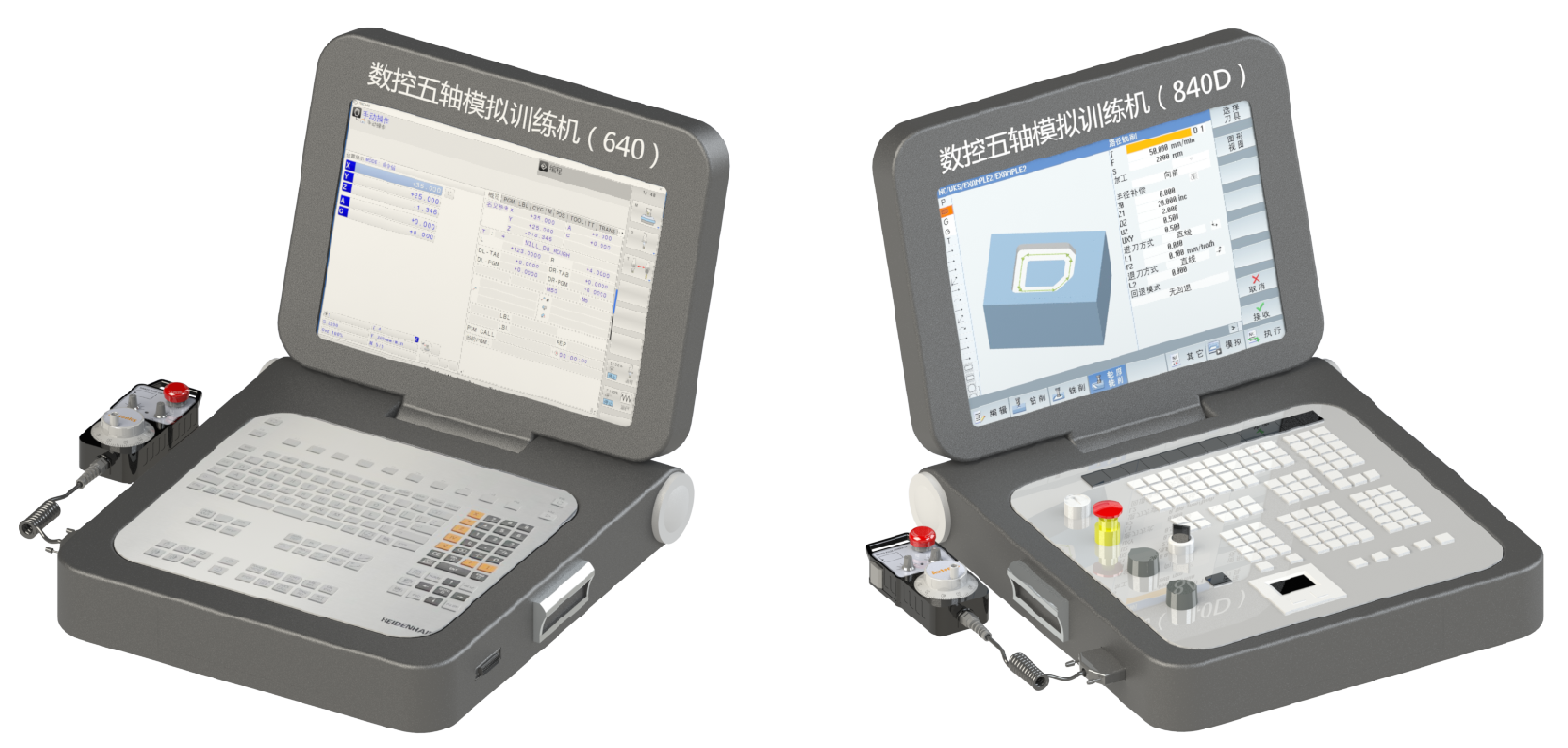

            桌面型數控五軸模拟訓練機（海德漢TNC640）     桌面型數控五軸模拟訓練機（西門子840D）

2. 主要實訓內容

1）數控多軸機床操作面闆的練習

2）海德漢或西門子系統的練習

3）Vericut多軸仿真軟件的運用

4）簡單零件仿真加工項目的應用

5）比賽零件仿真加工項目的應用

6）職業院校常見機型案例

3. 設備功能

1）可根據實際生産工藝流程模拟五軸數控機床的操作和加工，如手動操作、MDA、自動運行加工、單步自動加工、手工模塊化編程、碰撞檢查等；

2）支持用戶根據實際機床1：1定制五軸機床數字模型。設備還支持特種機床，如定制雙主軸、雙刀塔、雙通道、車削中心、多軸加工中心、車銑複合加工中心等仿真數字機床定制，并進行仿真加工；用戶還可以根據加工工藝需求定義任意形狀的刀具、夾具等

3）設備軟件具有錄像功能，能夠全程記錄加工過程，并以avi格式保存，能以仿真動畫的形式記錄仿真的全過程，該動畫可以交互操作，可旋轉平移縮放三維模型，能夠操作仿真動畫，能用于制做課件或演示；

4）能對仿真切削模型進行精确測量，如毛坯厚度、體積、材料去除率、深度、間隙、距離、角度、孔徑、轉角半徑、刀痕間的殘留高度等；仿真後的零件模型與設計原型自動比較過切和殘留，通過不同的顔色直觀地看到過切和殘餘部分，比較精度能夠自定義，對于大型零件，能夠提供某個特定區域的自動比較；具有實施連續的過切檢查功能，并能快速準确地找到出錯的部位和對應的錯誤程序語句。

4. 模塊組成

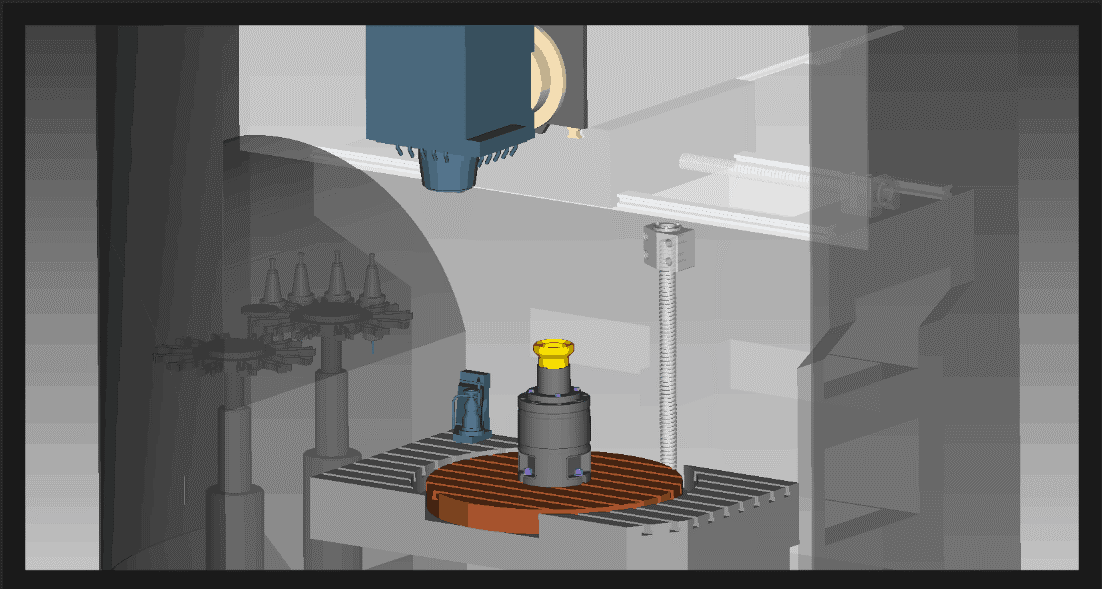

1）數字化虛拟機床液晶顯示面闆

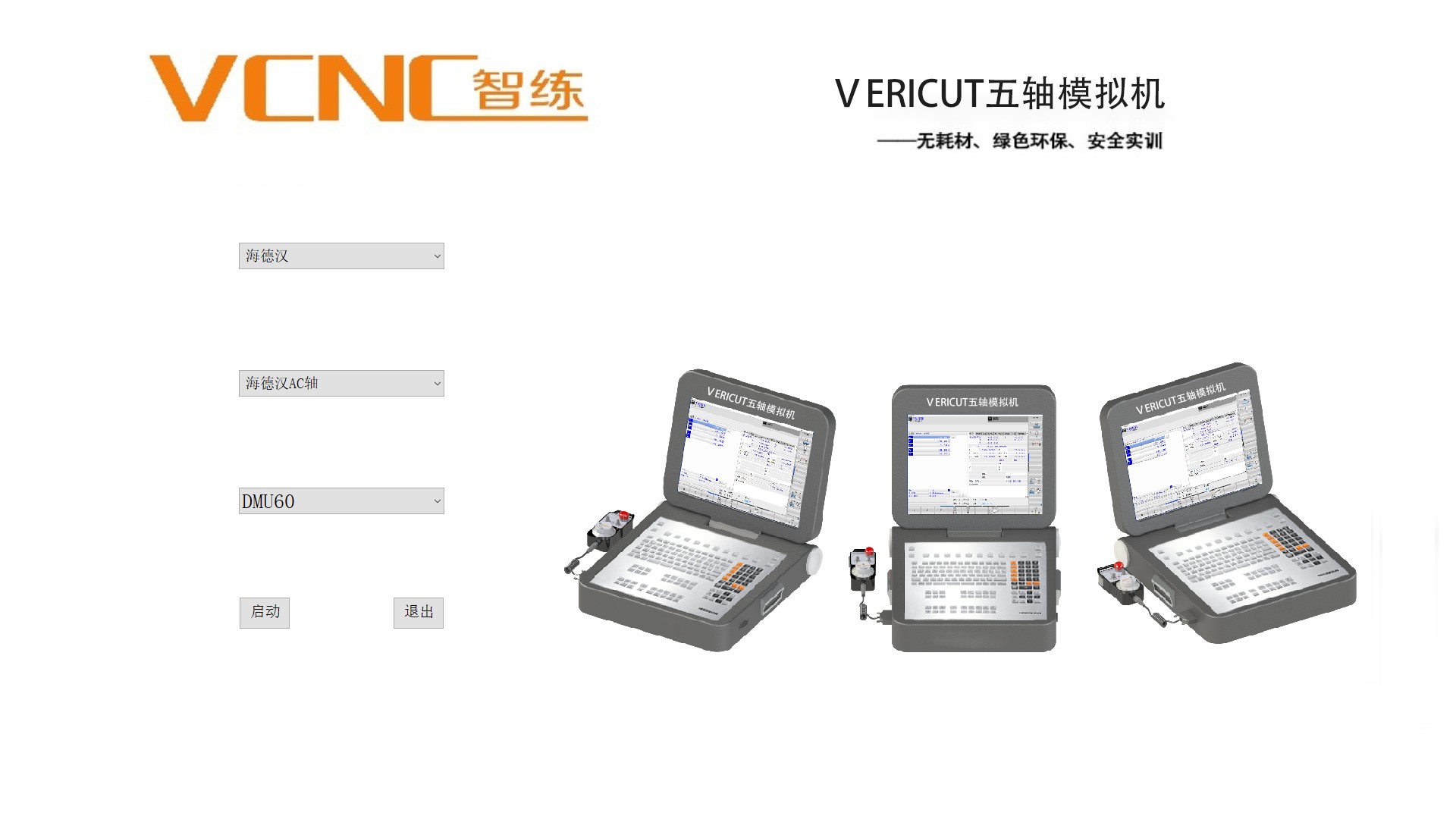

2）數控系統總控程序

3）數控系統硬件模拟器

                海德漢TNC640數控系統                     西門子840D數控系統
