CNC程序驗證—Vericut數控多軸加工仿真軟件
驗證模塊可以方便地檢測程序的錯誤和驗證零件的精度。
CNC程序分析

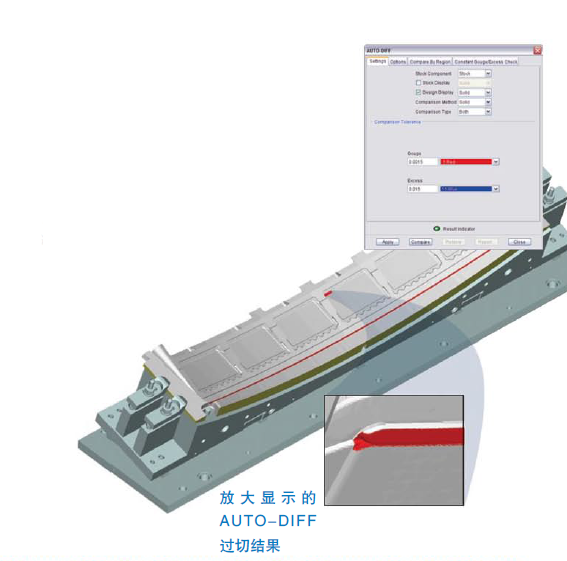

AUTO-DIFF以設計模型和VERICUT的“切削”模型做比較,讓您能查出過切和殘餘材料。
當準備好切削工作時, 産品設計也許通過了好幾位工程師 / 程序員、部門、公司和 CAD/CAM 系統。最後從刀路文件很難提示它是否準确地反映設計意向。有了AUTODIFF，您就能确定。設計模型可能是實體、曲面、皮面、殼或點。您能把它“埋置”在毛坯裏作為交互式過切檢查。如果刀具切人設計模型VERICUT 高亮顯示過切和記錄錯誤。
為了方便識别，您可以給設計模型、毛坯、錯誤顯示、過切、碰撞，或殘餘材料分配不同的顔色。再利用輸出模型模塊，您能把比較結果輸出如 IGES 格式曲面模型。
包括分析工具
通過基本驗證模塊您可以分析和浏覽切削工件幾何結構。模型可被在任意方向剖面多次，所以您可以查看在固體模型不可能觀測到的區域（例如鑽孔的截面）。X-Caliper 工具可以測量厚度，體積，深度，間隙，距離，角度，孔直徑，攻絲特征， 倒角， 殘留高度和邊棱。同樣可測量X、Y、Z軸坐标。您可以通過X-Caliper有選擇的強調特征，比如同一水平的平面。您可以浏覽和測量所有刀具幹涉，即使随後的加工已經把它們從屏幕上去除了。
通過基本驗證模塊您可以分析和浏覽切削工件幾何結構。模型可被在任意方向剖面多次，所以您可以查看在固體模型不可能觀測到的區域（例如鑽孔的截面）。X-Caliper 工具可以測量厚度，體積，深度，間隙，距離，角度，孔直徑，攻絲特征， 倒角， 殘留高度和邊棱。同樣可測量X、Y、Z軸坐标。您可以通過X-Caliper有選擇的強調特征，比如同一水平的平面。您可以浏覽和測量所有刀具幹涉，即使随後的加工已經把它們從屏幕上去除了。
